Hoe creëert een hogedruk-roterende straalboorinstallatie bodem-cementkolommen?

Hoe creëert een hogedruk-roterende straalboorinstallatie bodem-cementkolommen?

Het creëren van grond-cementkolommen met behulp van een hogedrukrotatiestraalboorinstallatieis een geavanceerde grondverbeteringstechniek die zwakke, samendrukbare grond transformeert in stabiele, dragende elementen. Dit proces staat internationaal bekend als jetgrouting en omvat het in situ mengen van inheemse grond met een cementachtige groutslurry die onder extreem hoge druk wordt geïnjecteerd. De resulterende kolommen of panelen van grondcement kunnen het draagvermogen aanzienlijk vergroten, zettingen verminderen en zorgen voor grondretentie of hydraulische scheidingswanden. De effectiviteit van deze methode hangt af van de enorme energie die door de hogedrukvloeistofstraal wordt geleverd om de grond te eroderen en tegelijkertijd te mengen.

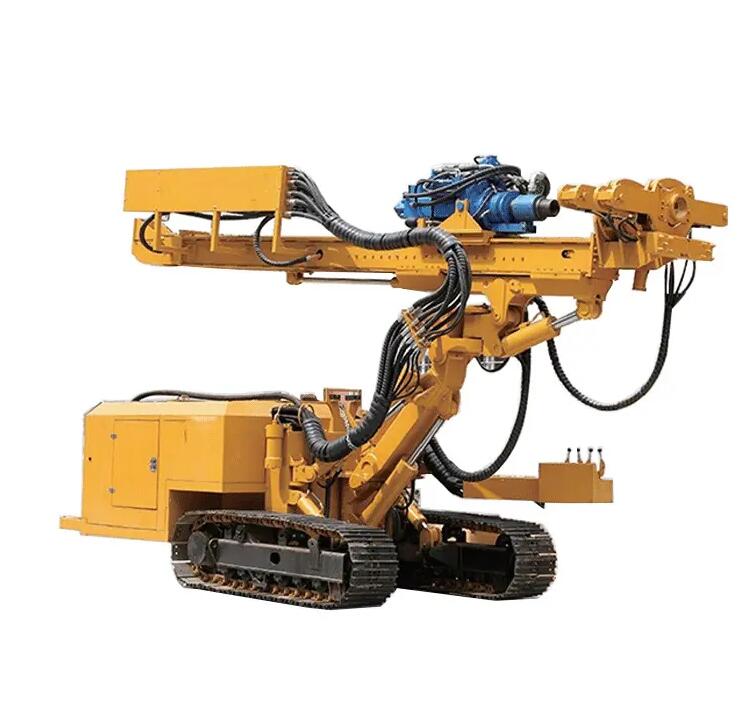

Het proces begint met het positioneren van de hogedruk-roterende straalboorinstallatie op de aangewezen kolomlocatie. De boorinstallatie boort vervolgens een geleidegat tot de vereiste behandelingsdiepte met behulp van een boorkolom met relatief kleine diameter, vaak met behulp van een vloeistof of lucht onder lagere druk om boorgruis te verwijderen en het boorgat te stabiliseren. Deze initiële boorfase zorgt ervoor dat de jetgroutingstring de doelzone ongehinderd kan bereiken. Zodra de gewenste diepte is bereikt, begint het jetgrouten. De boorkolom is verbonden met een hogedrukpomp, die een druk kan genereren die doorgaans varieert van 400 tot 600 bar, en soms zelfs hoger. Deze pomp perst een groutslurry door de boorstangen en naar buiten via speciaal ontworpen mondstukken aan de onderkant van de monitor of straalkop.

De kern van de technologie ligt in de monitor en de straalactie. Terwijl de grout met supersonische snelheden uit de spuitmonden wordt geblazen, vormt deze een coherente, hoogenergetische straal die de omringende bodemmatrix krachtig erodeert. De hogedruk roterende straalboorinstallatie begint dan te draaien en trekt de boorkolom langzaam vanaf de bodem van het gat naar boven terug. De combinatie van rotatie en terugtrekking wordt zorgvuldig gecontroleerd om een ​​uniforme kolomdiameter te garanderen. Door de erosieve kracht van de straal ontstaat er een holte die tegelijkertijd wordt gevuld en vermengd met de groutslurry. De parameters van onttrekkingssnelheid, rotatiesnelheid en pompdruk worden nauwkeurig gekalibreerd op basis van het grondtype en de gewenste kolomdiameter; langzamere terugtrekking en hogere druk resulteren bijvoorbeeld in het algemeen in een kolom met grotere diameter.

Er zijn verschillende jetgroutingsystemen, en de hogedruk roterende jetboorinstallatie kan worden geconfigureerd voor de meest voorkomende, het Single Fluid System, zoals hierboven beschreven. In dit systeem fungeert alleen de groutslurry als snij- en mengmedium. De gronddeeltjes worden uiteengebroken en gemengd met de cementspecie om een ​​homogeen grond-cementmateriaal te vormen. De eigenschappen van de uiteindelijke kolom, zoals sterkte en doorlaatbaarheid, zijn afhankelijk van de oorspronkelijke eigenschappen van de grond, de water-cementverhouding van de grout en de efficiëntie van de menging. Het proces genereert een aanzienlijke hoeveelheid specie – een mengsel van overtollig grout en verplaatste grond – die langs de ringvormige ruimte van het boorgat naar de oppervlakte terugkeert. Dit afval moet worden beheerd en verzameld in een insluitingssysteem voor latere verwijdering of behandeling.

De succesvolle uitvoering van deze techniek is afhankelijk van strenge kwaliteitscontrole en inzicht in de interactie tussen grond en straal. Exploitanten van de hogedrukboorinstallatie moeten voortdurend alle belangrijke parameters bewaken en registreren, inclusief stroomsnelheid, druk, rotatiesnelheid en hefsnelheid. Pre-productieproeven, of testkolommen, worden vaak uitgevoerd om de ontwerpaannames te bevestigen en de operationele parameters voor de specifieke omstandigheden ter plaatse te verfijnen. Deze testkolommen worden vervolgens uitgegraven of uitgeboord om hun geometrie te verifiëren en om de sterkte van de teruggewonnen grond-cementmonsters te testen. Door de energie-invoer en de kinematica van de jet te regelen, kan de hogedruk roterenstraalboorinstallatiecreëert een voorspelbare en competente bodem-cementkolom die de grond effectief versterkt.
