Wat zijn de nieuwste ontwikkelingen op het gebied van multifunctionele verankeringsboorplatformtechnologie?

Wat zijn de nieuwste ontwikkelingen op het gebied van multifunctionele verankeringsboorplatformtechnologie?

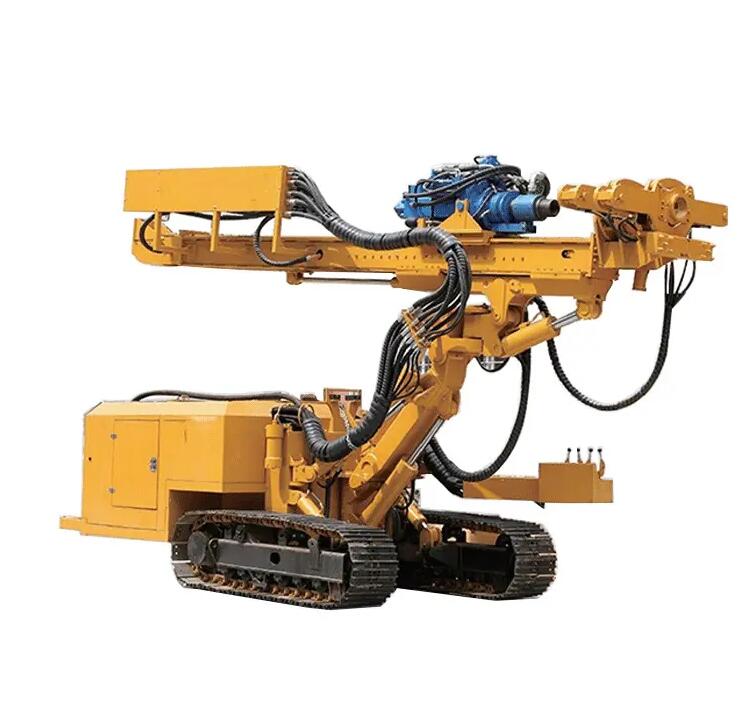

De technologie erachtermultifunctionele verankeringsboorinstallatiesondergaat een snelle en transformatieve evolutie. De nieuwste ontwikkelingen gaan verder dan louter mechanische integratie en zijn gericht op intelligentie, precisie en extreem aanpassingsvermogen, waardoor deze boorinstallaties worden omgezet in geavanceerde robotplatforms die de meest uitdagende omstandigheden in moderne tunnelbouw en mijnbouw aankunnen.

1. De opkomst van intelligente, geautomatiseerde besturingssystemen

De belangrijkste sprong voorwaarts zit in de automatisering en slimme besturing. Toonaangevende fabrikanten ontwikkelen systemen die de afhankelijkheid van operators en menselijke fouten drastisch verminderen. China Railway Construction Heavy Industry (CRCHI) heeft bijvoorbeeld een nieuwe generatie boor-anker-specie-installaties geïntroduceerd met een "One-Key Per Step"-besturingssysteem. Dit systeem vereenvoudigt complexe handelingen in geautomatiseerde reeksen, verlaagt de vaardigheidsdrempel voor operators en zorgt voor een consistente, herhaalbare uitvoering van elke boor-, verankerings- en groutcyclus.

Deze trend naar volledige autonomie versnelt. Onderzoek en ontwikkeling zijn gericht op machine vision en autonome positionering. Een baanbrekende patentaanvraag van een grote fabrikant beschrijft een systeem waarbij een dieptecamera op een boorinstallatie een realtime 3D-kaart van het tunnelvlak creëert. Het systeem identificeert automatisch de posities van eerder geïnstalleerde bouten en berekent de exacte coördinaten voor nieuwe boorgaten. Vervolgens geleidt het de boorboom naar deze locaties zonder handmatige metingen of markeringen, waardoor een niveau van snelheid en nauwkeurigheid wordt bereikt dat voor een menselijke operator onmogelijk is.

2. Ongekende precisie in beperkte en complexe ruimtes

Moderne projecten dringen vaak door in geologisch complexe gebieden met enorme tunnelboormachines (TBM's) die in nauwe grenzen opereren. Een cruciale uitdaging was het installeren van lange, diepe ankers loodrecht (normaal) op het tunnelprofiel in de uiterst beperkte ruimte achter de snijkop van een TBM. Niet-loodrechte ankers zijn minder effectief en kunnen onveilig zijn bij het spannen.

Recente doorbraken hebben dit direct opgelost. Ingenieurs ontwikkelden een op een TBM gemonteerde, omnidirectionele normale diepgatboorinstallatie voor een zachtgesteentetunnelproject onder hoge spanning. Deze gespecialiseerde installatie is voorzien van een geavanceerd zwenkarm-feeder-balkkoppelingsmechanisme met een hoekaanpassingsprecisie van ±0,5°. Gekoppeld aan een compacte, 50% kleinere staafklemmodule, kan hij binnen een ringvormige ruimte van 2,4 meter breed werken en gaten van 8 tot 12 meter diep boren in een perfecte hoek van 90 graden ten opzichte van de tunnelwand op elke locatie rond de omtrek. Deze precisie zorgt voor een optimale verankeringskracht en het is aangetoond dat de ankercyclustijden met meer dan de helft worden verkort, van 800 tot 300 minuten per tunnelring.

3. Verbeterde behendigheid en multitaskingmogelijkheden

De vooruitgang blijft niet beperkt tot boorplatforms met één arm. Om de gezichtsdekking en efficiëntie te maximaliseren, zijn nieuwe ontwerpen voorzien van meerdere, onafhankelijk werkende boorunits. Een patent voor een ‘multidirectionele boor- en verankeringsrobot’ onthult een systeem met zes afzonderlijke boorunits gemonteerd op één frame. Deze units kunnen gelijktijdig aan het tunneldak en de wanden werken. Cruciaal is dat hun onafhankelijke beweging hen in staat stelt gaten of ‘gemiste plekken’ te overbruggen die door andere eenheden zijn achtergelaten, zonder dat de hele enorme machine opnieuw hoeft te worden gepositioneerd, waardoor de algehele werkefficiëntie aanzienlijk wordt vergroot.

4. Focus op duurzaamheid en gebruik onder zware omstandigheden

Technologie verbetert ook de robuustheid van de boorinstallatie. Nieuwe patenten benadrukken geïntegreerde systemen die zijn ontworpen om de twee grootste vijanden van ondergrondse apparatuur aan te pakken: stof- en impactschade. Eén innovatief ontwerp omvat een speciaal stofafzuigsysteem met ventilatoren, afzuigpoorten en filterplaten die actief stof opvangen bij de bron, waardoor zowel de machineonderdelen als de gezondheid van de bemanning worden beschermd. Bovendien worden er buffersystemen met dempers en veren toegevoegd om het structurele raamwerk van de boorinstallatie te beschermen tegen schokken door vallende rotsfragmenten, waardoor de levensduur onder ruige omstandigheden wordt vergroot.

Conclusie: de weg naar robotbanen

De nieuwste ontwikkelingen op het gebied vanmultifunctionele ankerinstallatietechnologie wijst duidelijk in de richting van een toekomst van robotachtige, sensorgestuurde en genetwerkte bouwplaatsen. De convergentie van geautomatiseerde besturing, nauwkeurige geleiding, behendigheid met meerdere armen en een gehard ontwerp creëert machines die niet alleen maar gereedschappen zijn, maar intelligente partners in de techniek. Deze installaties vergroten de veiligheid door personeel uit gevaarlijke gebieden te verwijderen, verhogen de kwaliteit door onfeilbare precisie en verlagen de kosten door dramatische efficiëntiewinsten. Naarmate infrastructuurprojecten ambitieuzer worden en de bodemomstandigheden moeilijker worden, zullen deze slimme ankerplatforms van fundamenteel belang zijn om technische uitdagingen om te zetten in haalbare realiteiten.
