Welke factoren bepalen de diameter van een kolom bij jetgrouting?

Bij jetgrouting is de kolomdiameter een kritische parameter die rechtstreeks van invloed is op de effectiviteit, efficiëntie en economie van bodemverbeteringsprojecten. In tegenstelling tot conventionele boorschachten worden jet-grouted kolommen gevormd door ter plaatse grond te eroderen en te mengen met hogedrukvloeistofstralen. Dit betekent dat hun diameter niet door een boor wordt bepaald, maar afhangt van een complex samenspel van factoren. Het begrijpen van deze variabelen is essentieel voor ontwerpers en operators om de gewenste kolomafmetingen en bodem-cementeigenschappen te bereiken. Dit artikel analyseert de belangrijkste factoren die bepalend zijnjet groutingkolomdiameter, onderverdeeld in apparatuur-, bodem-, operationele en ontwerpparameters.

1. Uitrusting en technische specificaties

Jetdruk en stroomsnelheid: Hogere vloeistofdruk (doorgaans 30-60 MPa) en stroomsnelheid verhogen de erosie-energie, waardoor de kolomdiameter groter wordt. Systemen met drie vloeistoffen bereiken vaak grotere diameters dan systemen met één vloeistof vanwege de grotere verstoring van de bodem.

Mondstukontwerp: De diameter, het aantal en de richting van het mondstuk zijn van invloed op de straalsnelheid en het spuitpatroon. Grotere of meerdere spuitmonden kunnen de erosiezone vergroten.

Rotatie- en terugtrekkingssnelheid: Langzamere rotatie en terugtrekking zorgen voor meer energielevering per diepte, waardoor de diameter toeneemt. Overmatige traagheid kan echter overmatige erosie en instorting veroorzaken.

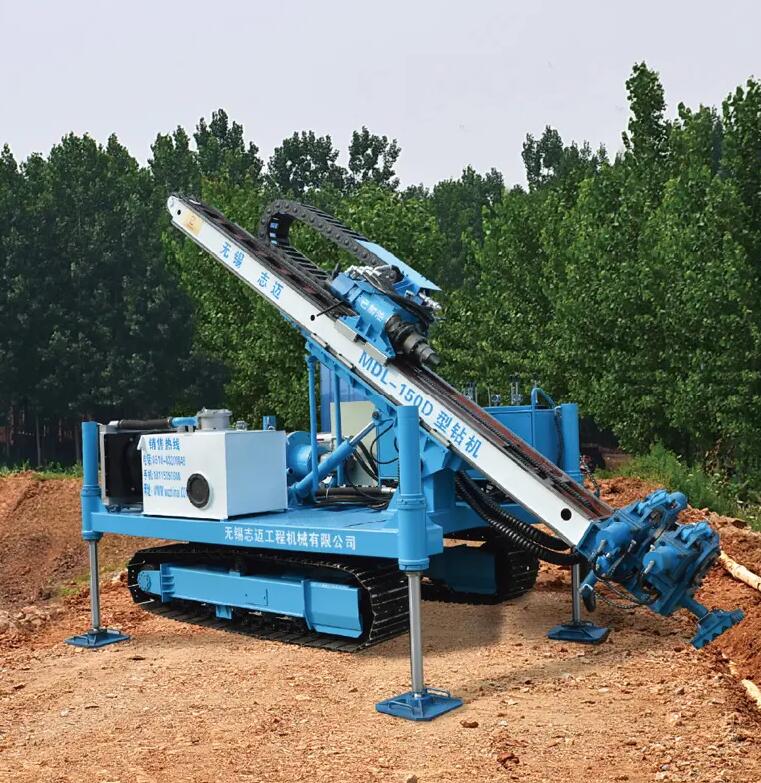

Rigtype en vermogen: Geavanceerde rigs met geautomatiseerde parametercontrole maken consistentere diameters onder uiteenlopende omstandigheden mogelijk.

2. Bodemkenmerken

Bodemtype en -dichtheid: Korrelige bodems (zand, grind) zijn beter erodeerbaar en leveren vaak grotere diameters op dan samenhangende kleisoorten. Dichte of gecementeerde bodems vereisen een hogere energie-input.

Korrelgrootteverdeling: Goed gesorteerde bodems met fijne deeltjes kunnen de penetratie van de straal beperken, waardoor de diameter kleiner wordt. Schoon zand of zacht slib zijn ideaal voor grotere kolommen.

Grondwateromstandigheden: Hoge waterstanden kunnen de verspreiding van straalstromen vergemakkelijken, maar kunnen ook bindmiddel wegspoelen als dit niet onder controle wordt gehouden.

In-situ spanning: Overbelastingsdruk in diepe lagen comprimeert de kolom, waardoor de diameter kleiner wordt vergeleken met ondiepe diepten.

3. Operationele parameters

Eigenschappen van het groutmengsel: Viscositeit, uithardingstijd en dichtheid beïnvloeden de cohesie van de straal en de menging van de grond. Thixotrope grouts kunnen grotere kolomvormen behouden.

Lucht- of wateromhulling: In systemen met dubbele/drievoudige vloeistof behouden omhullende jets de straalenergie over langere afstanden, waardoor de diameter wordt vergroot.

Hefstappen en verblijftijd: Sommige technieken maken gebruik van getrapte terugtrekking met pauzes om het mengen en de diameter te verbeteren.

4. Ontwerp- en uitvoeringsfactoren

Kolomafstand en overlap: De diameter moet zo worden ontworpen dat overlap in kolomrasters voor wanden of platen wordt gegarandeerd.

Diepteoverwegingen: De diameter neemt vaak af met de diepte als gevolg van energieverlies en bodemopsluiting.

Kwaliteitseisen: Voor dragende kolommen kunnen grotere diameters worden gespecificeerd, terwijl bij scheidingswanden de continuïteit belangrijker kan zijn dan de afmetingen.

Praktische implicaties en casusvoorbeelden

Bij een project om los zand voor een brughoofd te stabiliseren, was de doelkolomdiameter 1,5 meter. Eerste tests met jetting met één vloeistof bij 40 MPa leverden slechts diameters van 1,1 meter op vanwege zandverdichting. Door over te schakelen naar een drievoudig vloeistofsysteem met een druk van 50 MPa en een langzamere terugtrekking (10 cm/min) werd de vereiste diameter bereikt. Grondonderzoek bevestigde de verbeterde uniformiteit en sterkte.

Controle en aanpassing

Realtime monitoringsystemen volgen parameters zoals druk, flow en koppel, waardoor operators de instellingen dynamisch kunnen aanpassen. Verificatie na de bouw via uitboren of CPT zorgt ervoor dat de diameter wordt nageleefd.

Conclusie

De kolomdiameter bij jetgrouting is geen constante, maar een controleerbare uitkomst, gevormd door de capaciteiten van de apparatuur, bodemrespons en operationele expertise. Door deze factoren te optimaliseren, kunnen ingenieurs jetgrouting afstemmen op diverse geotechnische uitdagingen, waarbij prestaties en kosteneffectiviteit in evenwicht worden gebracht. Naarmate de modellerings- en monitoringtechnologieën zich verder ontwikkelen, zal het voorspellen en controleren van kolomafmetingen nog nauwkeuriger worden en verder consoliderenjetgroutingrol in de moderne funderingstechniek.
