​Hoe controleer je de kwaliteit van jetgrouting met een hogedrukinstallatie?

Hoe kunt u de kwaliteit van jetgrouting controleren met een hogedrukinstallatie?

Kwaliteitscontrole bij jetgrouting is van het grootste belang, omdat het proces verborgen ondergronds werk omvat waarbij defecten de structurele integriteit, waterdichtheid of duurzaamheid op de lange termijn in gevaar kunnen brengen. Hoge drukjetgroutinstallaties, hoewel zeer effectief, vereisen nauwgezet toezicht om consistente resultaten te garanderen. Dit artikel schetst een alomvattend raamwerk voor kwaliteitscontrole dat de plannings-, uitvoerings-, monitoring- en verificatiefasen omvat, in lijn met internationale normen zoals EN 12716 en ASTM D6001.

1. Planning en proeven voorafgaand aan de bouw

Bodemonderzoek: voer gedetailleerd geotechnisch onderzoek uit om de bodemvariabiliteit, het grondwater en obstakels te karakteriseren.

Testprogramma: Voer veldproeven uit om optimale spuitparameters (druk, stroom, rotatie-/uittreksnelheden) voor verschillende grondlagen vast te stellen.

Groutmixontwerp: Groutverhoudingen in laboratoriumtests op sterkte, doorlaatbaarheid en verwerkbaarheid. Gebruik indien nodig additieven voor specifieke omstandigheden.

2. Realtime monitoring tijdens de bouw

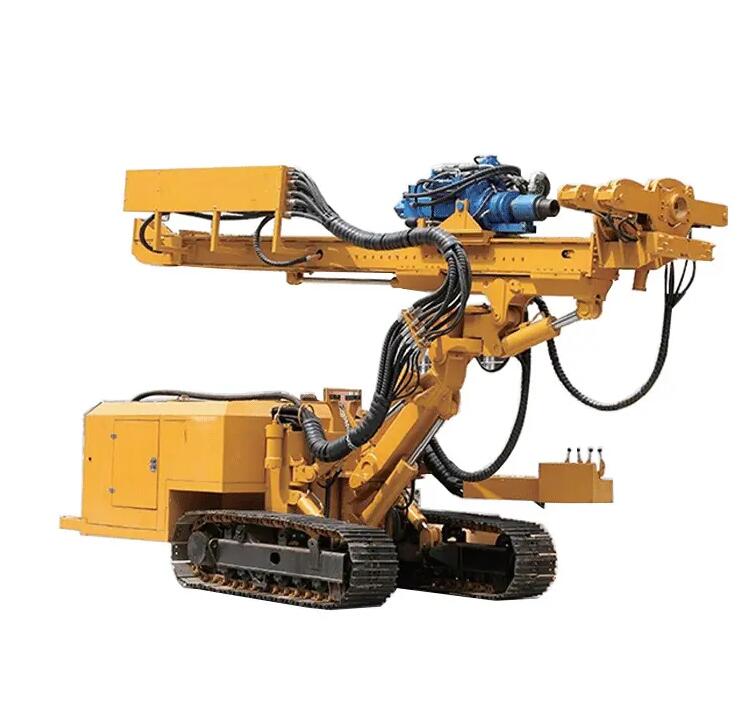

Moderne hogedrukinstallaties zijn uitgerust met sensoren en dataloggers om het volgende te monitoren:

Hydraulische parameters: injectiedruk (doorgaans 30–60 MPa), stroomsnelheid en volume.

Mechanische parameters: Rotatiesnelheid (5–20 rpm), terugtrekkingssnelheid (5–30 cm/min) en koppel.

Voegeigenschappen: Dichtheid en viscositeit gemeten inline.

Afwijkingen buiten de toleranties veroorzaken alarmen, wat aanleiding geeft tot onmiddellijke corrigerende maatregelen. Geautomatiseerde systemen kunnen parameters aanpassen als reactie op realtime feedback.

3. Kolomgeometrie en continuïteitsgarantie

Verticaliteit en uitlijning: Gebruik hellingsmeters of gyroscopische gereedschappen om de verticale positie van de boorstang te controleren, vooral voor diepe kolommen.

Controle van de kolomdiameter: Indirecte methoden zoals opwaartse tests of metingen van de deining van de grond kunnen voldoende diameter aangeven. Voor kritische projecten kunnen camera's in het boorgat of geofysische tomografie worden gebruikt.

Overlapverificatie: Zorg ervoor dat opeenvolgende kolommen elkaar overlappen volgens het ontwerp (meestal 10-30% van de diameter) door nauwkeurige positioneringssystemen (GPS of total station).

4. Materiaalkwaliteit en behandeling

Controles van de batchinstallatie: Geautomatiseerde batchverwerking met op gewicht gebaseerde metingen zorgt voor een consistente samenstelling van de mortel.

Bemonstering en testen: Neem regelmatig groutmonsters om de uithardingstijd, sterkte en dichtheid te controleren.

Kalibratie van apparatuur: Kalibreer regelmatig manometers, debietmeters en pompen.

5. Verificatie na de bouw

Kernboren en laboratoriumtests: Haal kernen uit geselecteerde kolommen om de onbeperkte druksterkte, dichtheid en homogeniteit te evalueren.

Permeabiliteitstests: Voer voor scheidingsmuren in-situ permeabiliteitstests uit (bijvoorbeeld vallende hoofdtests) of laboratoriumtests op kernen.

Niet-destructieve tests: sonische registratie van dwarsgaten, thermische beeldvorming of weerstandsonderzoeken kunnen holtes of inconsistenties detecteren.

Belastingstesten: voer plaatbelastingstests of integriteitstests uit voor dragende kolommen.

6. Documentatie en naleving

Onderhoud een gedetailleerd kwaliteitsdossier, inclusief:

As-built records met GPS-coördinaten en dieptes.

Parameterlogboeken en afwijkingenrapporten.

Laboratoriumtestcertificaten en inspectierapporten.

Vergelijking van resultaten met ontwerpspecificaties (bijv. sterkte > 1 MPa, permeabiliteit < 10⁻⁶ cm/s).

Casusvoorbeeld: het afdichten van een tunnelportaal

Bij een spoortunnelproject is met jetgrouting een waterdichte afdichting rond het portaal gemaakt in zandig grind. De kwaliteitscontrole omvatte real-time druk-/stroommonitoring, dagelijkse grouttests en uitboren na de bouw. Eén kolom vertoonde een lage sterkte; Uit onderzoek bleek dat er tijdens de bouw een verstopte spuitmond was. De kolom werd opnieuw geboord en opnieuw gerouteerd, waarbij mogelijke binnendringing van water werd vermeden.

Veelvoorkomende valkuilen en oplossingen

Inconsistente diameters: Vaak als gevolg van variërende opnamesnelheden. Oplossing: gebruik geautomatiseerde opnamecontrole en treinoperators.

Zwakke sterkte: Kan het gevolg zijn van een slechte menging van grond en voegmiddel of een onjuiste water-cementverhouding. Pas parameters aan en verbeter de mengtijd.

Permeabiliteitsproblemen: Openingen tussen kolommen kunnen worden aangepakt door overlappende hervoeging.

Conclusie

Kwaliteitscontrole binnenjet groutingmet hogedrukinstallaties is een meerlagig proces dat de integratie van technologie, expertise en rigoureuze protocollen vereist. Door digitale monitoring, systematisch testen en adaptief beheer te omarmen, kunnen ingenieurs jet-grouted elementen leveren die voldoen aan de hoogste prestatienormen, waardoor de veiligheid en levensduur van geotechnische constructies worden gegarandeerd.
