Wat is de stapsgewijze handleiding voor het gebruik van een verankeringsinstallatie voor funderingsondersteuning?

Wat is de stapsgewijze handleiding voor het gebruik van een verankeringsinstallatie voor funderingsondersteuning?

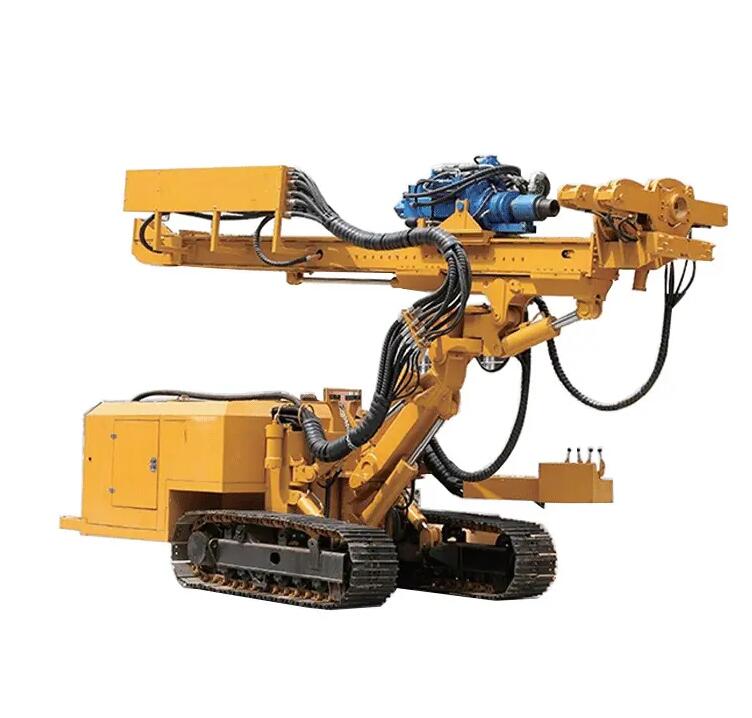

Stichting ondersteuning gebruikverankeringsinstallatiesis een cruciaal proces in de geotechniek, dat de stabiliteit en veiligheid van constructies in uitdagende bodem- of rotsomstandigheden garandeert. Deze gespecialiseerde boormachines zijn ontworpen voor het installeren van grondankers, tiebacks of grondspijkers die funderingen, keermuren of hellingen versterken. Het bedienen van een ankerinstallatie vereist echter precisie, technische kennis en strikte naleving van veiligheidsprotocollen om optimale resultaten te bereiken. Dit artikel biedt een uitgebreide stapsgewijze handleiding voor het gebruik van een verankeringsinstallatie voor funderingsondersteuning, inclusief voorbereidings-, boor-, installatie- en post-installatieprocedures.

Stap 1: Pre-operationele planning en locatiebeoordeling

Voordat een verankeringsinstallatie wordt ingezet, moet een grondige beoordeling van de locatie worden uitgevoerd. Dit omvat het beoordelen van geotechnische rapporten om inzicht te krijgen in de bodemsamenstelling, grondwaterstanden en draagkrachtvereisten. Ingenieurs bepalen het ankertype (bijvoorbeeld groutankers, spiraalvormige ankers), diepte, diameter en afstand op basis van structurele eisen. Bovendien wordt de locatie onderzocht op obstakels zoals ondergrondse nutsvoorzieningen, natuurlijke formaties of bestaande constructies. Alle noodzakelijke vergunningen en veiligheidsmachtigingen moeten voorafgaand aan de mobilisatie worden verkregen.

Stap 2: Installatie en kalibratie van de rig

Eenmaal ter plaatse plaatst u de verankeringsinstallatie op een stabiele, vlakke ondergrond met behulp van stempels of stabilisatoren om kantelen tijdens het gebruik te voorkomen. Zorg ervoor dat de boorinstallatie is uitgelijnd met de aangewezen boorpunten volgens de technische lay-out. Kalibreer de hydraulische en elektronische systemen van de boorinstallatie, inclusief de boorhoek, koppelinstellingen en voedingsdruk, volgens de technische specificaties. Voer een pre-operationele controle uit van alle componenten, zoals de mast, boorkolom en hydraulische slangen, om er zeker van te zijn dat ze in optimale staat verkeren.

Stap 3: Boren en gatvoorbereiding

Begin met boren door de juiste boor en techniek te selecteren op basis van de bodem- of rotsomstandigheden. Voor zachte bodems kan roterend boren met een continue vijzel worden gebruikt, terwijl voor hard gesteente mogelijk boorhamers (DTH) nodig zijn. Bewaak parameters zoals boorsnelheid, koppel en spoeldruk om de integriteit van het gat te behouden. Gebruik tijdens het boren indien nodig boor- of stabilisatievloeistoffen om instorting van het gat te voorkomen. Zodra de doeldiepte is bereikt, reinigt u het gat grondig met behulp van lucht- of waterspoeling om vuil te verwijderen en een goede hechtsterkte voor het anker te garanderen.

Stap 4: Ankerinstallatie en voegen

Steek het geprefabriceerde ankersamenstel (meestal een stalen pees of staaf) in het geboorde gat. Voor groutankers bereidt u het groutmengsel volgens de ontwerpspecificaties, meestal een slurry op cementbasis met additieven voor verbeterde sterkte en corrosieweerstand. Gebruik een tremiepijp of groutslang om grout van onder naar boven in het gat te pompen, zodat er geen luchtbellen achterblijven. In het geval van nagegoten ankers, dient u na de eerste uitharding drukvoegen toe te passen om de belastbaarheid te verbeteren.

Stap 5: Stress en lock-off

Nadat de grout voldoende sterkte heeft bereikt (geverifieerd door laboratoriumtests), spant u het anker met behulp van een hydraulische vijzel tot de ontwerpbelasting. Dit proces, dat voorspanning wordt genoemd, zorgt ervoor dat het anker actief is en onmiddellijk krachten kan weerstaan. Bewaak de rek- en drukmeters tijdens het belasten om naleving van de ontwerptoleranties te bevestigen. Zodra de beoogde belasting is bereikt, vergrendelt u het anker met behulp van een lagerplaat en moer. Registreer alle stressgegevens voor kwaliteitsborging en toekomstig gebruik.

Stap 6: Verificatie en documentatie na installatie

Voer integriteitstests uit, zoals opstijgtests of proefbelasting, om de prestaties van het anker te verifiëren. Installeer indien nodig corrosiebeschermingssystemen (bijvoorbeeld met vet gevulde moffen of epoxycoatings) voor een lange levensduur. Documenteer ten slotte het hele proces, inclusief as-built tekeningen, testrapporten en onderhoudsaanbevelingen. Voor kritische constructies kan het raadzaam zijn de ankerbelasting en -verplaatsing regelmatig te controleren.

Door deze systematische handleiding te volgen, kunnen operators veilige, efficiënte en betrouwbare funderingsondersteuning garanderen met behulp vanverankeringsinstallaties. Het naleven van industriële normen, zoals die van de International Society for Soil Mechanics and Geotechnical Engineering (ISSMGE), is essentieel voor het succes van projecten.
